La cuenca de Chillán, ubicada a 124 metros sobre el nivel del mar y asentada sobre depósitos fluvioglaciares del río Ñuble, presenta una alta complejidad estratigráfica. Después del terremoto del 27F de 2010, que alcanzó una intensidad de VIII en la escala de Mercalli en la zona, la demanda por estudios geofísicos no destructivos se disparó. La tomografía sísmica de refracción/reflexión permite mapear con precisión la geometría del subsuelo, identificando cambios laterales de facies y la profundidad del basamento rocoso antes de mover un metro cúbico de tierra. Para proyectos que requieren correlación con ensayos directos, combinamos estos perfiles con sondajes SPT y así validar los modelos de velocidad de onda P y S in situ.

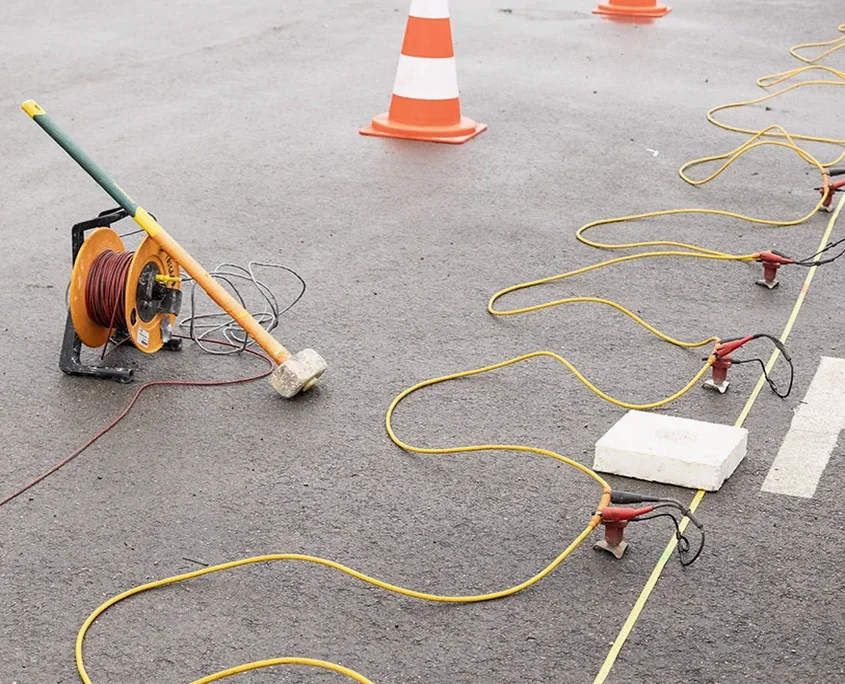

Obtenemos una imagen continua 2D del subsuelo cada 1 a 2 metros de separación entre geófonos, revelando contactos litológicos ocultos.
Alcance del trabajo
Notas del área
El área urbana de Chillán se clasifica como zona sísmica 3 según la NCh433 Of.1996 Mod.2012, con un factor de modificación de respuesta por tipo de suelo que varía drásticamente entre los sectores de gravas densas y los rellenos sedimentarios finos. Ignorar la variación lateral de la rigidez del subsuelo es el error de diseño más común en la zona. Una tomografía sísmica de refracción/reflexión mal ejecutada o con poca cobertura lineal puede subestimar depósitos de baja velocidad que actúan como trampas sísmicas, amplificando las ondas de corte. El principal riesgo técnico es confundir un refractor somero con el basamento rocoso real. Para mitigar esto, la inversión tomográfica debe respetar criterios de convergencia RMS y cobertura de rayos en cada celda del modelo, validando siempre los bordes del perfil con MASW si se requiere el perfil de Vs30 para clasificación sísmica del sitio.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh3171:2016 - Diseño estructural y geotecnia, NCh 165 - Guía estándar para refracción sísmica, NCh 3328 - Método estándar para refracción sísmica profunda, NCh433 Of.1996 Mod.2012 - Diseño sísmico de edificios
Servicios vinculados
Tendido Sísmico de Alta Resolución
Línea de refracción/reflexión con separación entre geófonos de 1 a 2 metros. Ideal para fundaciones de edificios, identificación de rellenos antrópicos y mapeo del nivel freático. Incluye procesamiento tomográfico iterativo y perfil de velocidad de onda P.
Perfilaje Profundo y Cross-Hole Sísmico
Tendidos de hasta 115 metros con fuente de energía de alto impacto para alcanzar el basamento rocoso a más de 40 metros de profundidad. Aplicable en estudios de estabilidad de taludes mayores y microzonificación sísmica en el radio urbano de Chillán.
Parámetros típicos
Consultas frecuentes
¿Qué diferencia hay entre la tomografía sísmica y un perfil de refracción convencional?
La refracción convencional asume capas planas y homogéneas. La tomografía sísmica de refracción/reflexión trabaja con inversión de tiempos de viaje en un modelo de celdas, permitiendo mapear variaciones laterales de velocidad. Es ideal para la geología irregular de la cuenca de Chillán.
¿Hasta qué profundidad se puede investigar con este método en Chillán?
Depende de la longitud del tendido y la energía de la fuente. Con un tendido de 69 metros y martillo de 8 kg, alcanzamos 15-20 metros en suelos blandos. Para superar los 40 metros y llegar al basamento rocoso en el sector oriente de Chillán, usamos tendidos de 115 metros y fuente acelerada.
¿Cuánto cuesta un estudio de tomografía sísmica en la zona de Chillán?
El rango de inversión para una campaña de tomografía sísmica de refracción/reflexión en Chillán está entre $1.278.000 y $2.631.000, dependiendo de la longitud total de los tendidos, el número de líneas y si se requiere perfil de onda S adicional.
¿Qué tipo de obra requiere obligatoriamente este estudio?
No es obligatorio por norma general, pero se vuelve crítico en edificios de más de 5 pisos en Chillán, obras sobre laderas con posible inestabilidad, o cuando la NCh433 exige clasificación sísmica de sitio precisa y los sondajes no logran extraer muestras representativas del subsuelo profundo.
