El desarrollo urbano de Chillán tras el terremoto de 1939 reconfiguró la ciudad sobre depósitos fluvio-volcánicos y suelos finos de origen lahárico, heredados de la actividad del complejo volcánico Nevados de Chillán. La reconstrucción histórica obligó a replantear las técnicas de reconocimiento geotécnico, ya que las capas superficiales de cenizas y arenas limosas presentan comportamientos erráticos bajo carga sísmica. Hoy, en una ciudad que supera los 190.000 habitantes y continúa expandiéndose hacia el sector oriente, el ensayo CPT se ha convertido en una herramienta insustituible para obtener perfiles continuos de resistencia sin alteración de muestras. La combinación de punta cónica y medición de fricción lateral permite identificar estratos blandos, lentes de arena y zonas de preconsolidación que pasarían inadvertidos en una calicata tradicional. En nuestro laboratorio, acreditado bajo ISO 17025, integramos el ensayo CPT con la microzonificación sísmica para afinar el coeficiente de sitio y con los sondajes SPT cuando la normativa exige correlación con N60.
En suelos volcánicos heterogéneos como los de Chillán, el perfil continuo del CPT revela lentes blandos que un SPT jamás detectaría.
Alcance del trabajo
- Penetración continua: registro de qc, fs y u2 sin interrupciones, eliminando vacíos de información entre estratos.
- Clasificación en tiempo real: el índice de comportamiento del suelo Ic se calcula durante el avance usando Robertson (1990, actualizado 2010).
- Correlaciones múltiples: velocidad de corte Vs, módulo edométrico, OCR, ángulo de fricción interna y resistencia al corte no drenado Su.
- Detección de lentes: resolución milimétrica para identificar capas delgadas que controlan el drenaje y la consolidación.
- Ensayo de disipación: medición de la presión de poros u2 durante pausas programadas para estimar el coeficiente de consolidación horizontal ch.
Notas del área
Un error recurrente en obra gruesa en Chillán es confiar exclusivamente en sondajes SPT espaciados cada 2 o 3 metros cuando el subsuelo contiene intercalaciones de ceniza volcánica y arena limosa mal graduada. Esos saltos verticales ocultan lentes blandos que, bajo la demanda sísmica de la zona 3 según NCh433.Of2012, pueden licuar o generar asentamientos diferenciales severos. Hemos auditado casos donde la omisión del ensayo CPT derivó en recalces de emergencia porque el perfil discontinuo no detectó una capa de limo orgánico de 50 cm a 9 metros de profundidad. La ventaja del CPT es que el registro de presión de poros u2 alerta sobre estratos con drenaje impedido antes de que la muestra llegue al laboratorio. En suelos finos normalmente consolidados, la resistencia al corte no drenado Su se obtiene con un factor de cono Nkt calibrado localmente, y en arenas limpias el ángulo de fricción efectivo φ' se estima con correlaciones de Kulhawy y Mayne (1990). Omitir esta caracterización en una ciudad donde la aceleración efectiva de diseño supera los 0.35g es una decisión que compromete la seguridad estructural desde la fase de anteproyecto.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh 3402 Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing, NCh3171 Método de ensayo de penetración de cono, NCh433.Of2012 Diseño sísmico de edificios (clasificación de sitio mediante Vs correlacionada), Robertson y Cabal (2015) Guide to Cone Penetration Testing
Servicios vinculados
CPT Básico con Perfil de Resistencia
Penetración continua con medición de qc y fs hasta 20 metros de profundidad. Incluye clasificación de suelo según Robertson, perfil de resistencia al corte no drenado Su y ángulo de fricción equivalente φ'. Recomendado para viviendas de media altura y estudios de sitio preliminares en el radio urbano de Chillán.
CPTu con Piezocono y Disipación
Ensayo con medición de presión de poros u2 durante penetración y pausas de disipación. Permite estimar el coeficiente de consolidación horizontal ch, la presión de preconsolidación y la razón de sobreconsolidación OCR. Aplicable en suelos finos saturados del valle central donde el drenaje controla los plazos de consolidación bajo terraplenes.
CPT Sísmico (SCPT) para Clasificación de Sitio
Ensayo CPT con módulo sísmico acoplado para medir velocidad de onda de corte Vs cada metro. Entrega directamente la velocidad media Vs30 y la clase de sitio según NCh433.Of2012 y ASCE 7. Indispensable para edificios de más de 10 pisos en la zona sísmica 3 de Chillán, donde el perfil de Vs define el espectro de diseño.
Parámetros típicos
Consultas frecuentes
¿Qué rango de precio tiene un ensayo CPT en Chillán?
El costo de un ensayo CPT en la zona de Chillán varía según la profundidad alcanzada, la dificultad de acceso del equipo y si se requiere CPT estándar, piezocono o sísmico. Nuestras campañas se presupuestan entre $73.000 y $137.000 por metro lineal ensayado, incluyendo movilización, informe geotécnico completo y procesamiento con software especializado.
¿Qué ventaja tiene el CPT sobre el SPT en los suelos volcánicos de Chillán?
En los depósitos de ceniza y lahares típicos de Chillán, el CPT ofrece un registro continuo que captura lentes de suelo blando de pocos centímetros de espesor, mientras que el SPT toma muestras cada metro o metro y medio y puede pasar por alto esas capas. Además, el CPT no altera la muestra y mide la presión de poros, lo que permite evaluar el potencial de licuefacción con mayor precisión usando las correlaciones de Robertson y Wride (1998).
¿Hasta qué profundidad pueden penetrar en los suelos de la región?

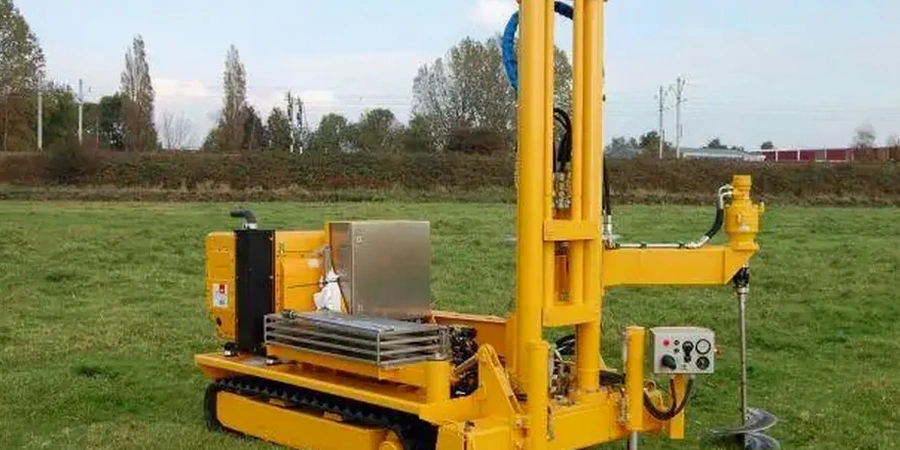

Nuestro equipo de 20 toneladas de empuje alcanza comúnmente entre 25 y 30 metros en los limos arenosos y arenas limosas del valle de Chillán. Si el perfil contiene gravas densas o bolones de origen fluvial, la penetración puede detenerse antes. En esos casos combinamos el CPT con sondajes de avance para evaluar la negativa y definir la cota de fundación con seguridad.
¿El ensayo CPT sirve para calcular la capacidad de carga de fundaciones en Ñuble?
Sí, es una de sus aplicaciones directas. A partir de la resistencia de punta qc y la fricción lateral fs aplicamos métodos analíticos como el de Schmertmann (1978), LCPC (Bustamante y Gianeselli, 1982) o Eslami y Fellenius (1997) para estimar la capacidad de carga última y admisible de zapatas y pilotes. Los resultados se calibran con los factores de resistencia de la NCh3171 y se entregan listos para el diseño estructural.
