En la práctica geotécnica de Chillán, enfrentamos con frecuencia la transición de suelos volcánicos de la Cordillera de los Andes a depósitos fluviales y cenizas. La presencia de limos y arcillas blandas saturadas complica las cimentaciones superficiales. Para estas condiciones, el diseño de columnas de grava se vuelve una herramienta de mejoramiento muy efectiva. No se trata solo de densificar; aquí en la capital de Ñuble buscamos crear drenajes verticales que aceleren la consolidación y reduzcan el potencial de licuefacción, tan relevante después de lo que vivimos en 2010. La metodología de vibrosustitución, cuando se diseña con datos reales de un ensayo CPT o de calicatas profundas, nos permite predecir con certeza el incremento en la capacidad portante y la reducción de asentamientos diferenciales, aspectos críticos en la arcilla expansiva del valle central.
Una red de columnas de grava bien diseñada puede llevar el factor de seguridad contra licuefacción por encima de 1.3 en arenas limosas de Chillán.
Alcance del trabajo
Notas del área
La geología de Chillán está dominada por un valle aluvial relleno de sedimentos fluvioglaciales y potentes capas de cenizas volcánicas. La napa freática suele estar muy alta, a menos de 1.5 metros de profundidad en el sector céntrico durante agosto. Esta condición genera un escenario de licuefacción severa ante un sismo cortical como el de San Ramón o uno subductivo de gran magnitud. Diseñar columnas de grava sin un estudio detallado de licuefacción es un error de ingeniería grave. El riesgo no es solo el asentamiento total, sino el diferencial: un edificio puede cabecear si el subsuelo no se trata uniformemente. Nuestro equipo técnico verifica la resistencia al corte cíclico (CSR) versus la resistencia cíclica (CRR) en cada estrato, dimensionando las columnas para mantener las deformaciones sísmicas por debajo de los límites tolerables establecidos en la NCh2369 para estructuras industriales.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, FHWA-NHI-05 – Improvement Methods (U.S. DOT), NCh 165 – Guías para diseño de mejoramiento de suelo mediante columnas de grava, Eurocódigo 7 (EN 1997-1:2004) – Diseño geotécnico, sección de mejoramiento de terreno
Servicios vinculados
Análisis Geotécnico y Modelamiento Numérico
Realizamos el dimensionamiento de la malla de mejora utilizando elementos finitos (MEF) para predecir asentamientos post-sismo. Incluye la verificación de la estabilidad al deslizamiento de la cimentación sobre el suelo compuesto y el análisis de consolidación radial acelerada por el drenaje de las columnas.
Supervisión de Vibrosustitución y Control de Calidad

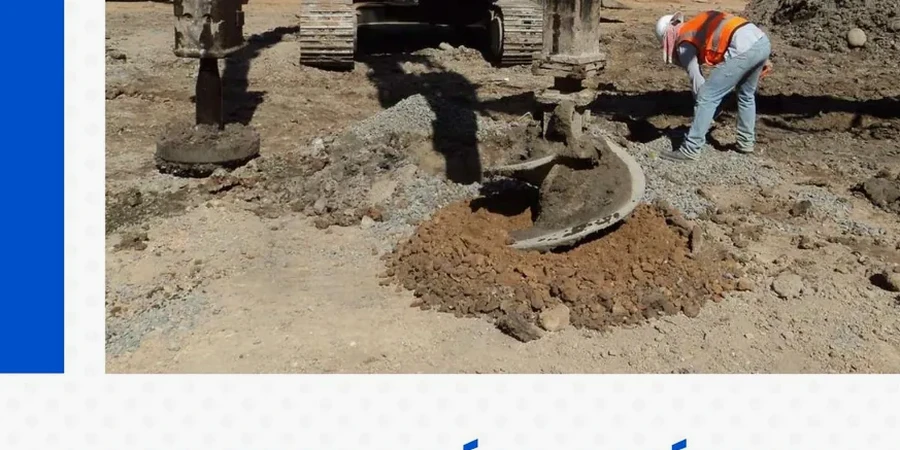

Fiscalizamos la instalación de las columnas de grava mediante el método de punta cerrada o desplazamiento, asegurando que la energía de compactación y el volumen de grava inyectada cumplan con la densidad especificada. El control de calidad se documenta con registros de amperaje y ensayos de placa de carga in situ a los 14 días de fraguado del suelo circundante.
Parámetros típicos
Consultas frecuentes
¿En qué tipo de suelos de Chillán es más efectivo el diseño de columnas de grava?
El sistema es altamente efectivo en los limos arenosos y arcillas de baja a media plasticidad que encontramos en el valle de Chillán. En suelos con cohesión por debajo de 15 kPa, la columna de grava rigidiza la matriz y acelera la disipación de presiones de poro durante un sismo, mitigando la licuefacción.
¿Qué diferencia hay entre vibrocompactación y columnas de grava en un proyecto en Chillán?
La vibrocompactación densifica suelos granulares limpios sin añadir material, mientras que las columnas de grava sustituyen una porción del suelo blando por un material competente. En Chillán, donde predominan los suelos finos cohesivos y las cenizas, la vibrosustitución es la única opción viable porque la vibración sola no logra reordenar las partículas finas.
¿Cuánto cuesta aproximadamente el diseño de columnas de grava en la región de Ñuble?
El costo del diseño y la supervisión de un mejoramiento con columnas de grava en Chillán varía según la profundidad y el área a tratar. Para proyectos de edificación media, el estudio y dimensionamiento geotécnico puede oscilar entre $680.000 y $2.154.000, dependiendo de la complejidad de la campaña de ensayos de campo necesaria para validar el modelo.
