Chillán carga con una memoria sísmica que pocas ciudades pueden igualar. El terremoto de 1939 no solo cambió la fisonomía de la ciudad, sino que redefinió para siempre la manera en que entendemos la construcción en esta zona. Caminar por el centro histórico y ver la Catedral actual, o desplazarse por los nuevos desarrollos en avenida O’Higgins, confirma que aquí la ingeniería estructural no puede darse el lujo de ser genérica. En nuestra experiencia trabajando con proyectos en la región, la microzonificación sísmica es el punto de partida lógico, porque el comportamiento del suelo en Chillán varía en distancias muy cortas. Desde allí, el diseño de aislación sísmica de base se convierte en una herramienta que va más allá del cumplimiento normativo: busca que un hospital, un edificio de oficinas o una infraestructura crítica sigan operando después de un evento mayor. No se trata de un simple disipador, sino de un sistema completo que desacopla la estructura del movimiento telúrico, reduciendo aceleraciones y deformaciones internas a niveles manejables. En este proceso, la colaboración temprana con el equipo de geotecnia y el laboratorio de mecánica de suelos es tan importante como el cálculo estructural mismo.
En Chillán, el diseño de aislación sísmica no es un lujo de ingeniería, es una respuesta lógica a una de las herencias sísmicas más intensas de Chile.
Alcance del trabajo
Notas del área
Chillán se ubica a solo 36°36' de latitud sur, en una zona donde la placa de Nazca penetra bajo la Sudamericana a un ritmo que garantiza terremotos de subducción de gran magnitud cada pocas décadas. La cifra que todo ingeniero estructural en Ñuble tiene grabada es la del 24 de enero de 1939, cuando un terremoto de 7.8 Mw devastó la ciudad y dejó más de 20 mil víctimas fatales. Aunque las normativas y los materiales han evolucionado drásticamente desde entonces, el subsuelo no ha cambiado. Ignorar la resonancia potencial entre el periodo fundamental del suelo local y el de una estructura convencional es un riesgo que se traduce en daños catastróficos. El diseño de aislación sísmica de base mitiga este riesgo al alargar el periodo de la estructura y llevarlo a una zona del espectro donde las aceleraciones espectrales son sustancialmente menores. Además, para edificaciones esenciales como el Hospital Clínico Herminda Martin, la continuidad operacional post-sismo no es un deseo, es un requisito que solo un sistema de protección sísmica robusto puede garantizar, reduciendo las demandas de drift de piso y protegiendo componentes no estructurales y equipamiento médico de aceleraciones excesivas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh2745:2013 - Análisis y diseño de edificios con aislación sísmica, ASCE/SEI 7-22 - Minimum Design Loads and Associated Criteria for Buildings and Other Structures, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios (para demandas en base fija equivalentes)
Servicios vinculados
Estudio de Peligro Sísmico y Microzonificación
Desarrollamos estudios de amenaza sísmica determinísticos y probabilísticos específicos para el sitio en Chillán. Esto incluye la caracterización de fuentes sismogénicas, leyes de atenuación aplicables al entorno de subducción chileno y la definición de los espectros de amenaza uniforme y de sismo máximo creíble que exige la NCh2745 para el diseño de aislación sísmica de base.
Análisis Tiempo-Historia y Selección de Aisladores

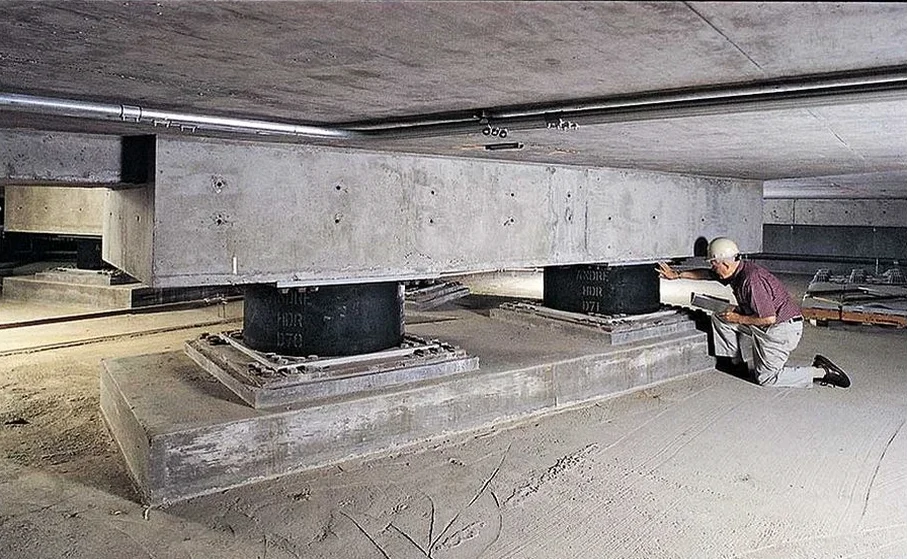

Realizamos el matching espectral de registros sísmicos representativos para la zona centro-sur de Chile y ejecutamos análisis no lineales tiempo-historia. Con estos resultados definimos las propiedades mecánicas finales de los aisladores elastoméricos (LRB y HDRB), verificamos la estabilidad del sistema ante cargas de viento y sismo, y diseñamos la interfaz de conexión con la subestructura para asegurar la transferencia de cargas y el desplazamiento libre.
Parámetros típicos
Consultas frecuentes
¿Qué diferencia hay entre un disipador sísmico y la aislación de base?
Son conceptos distintos. El diseño de aislación sísmica de base crea una interfaz flexible que desacopla la estructura del suelo, alargando su periodo y reduciendo la energía que ingresa al edificio. Un disipador, en cambio, trabaja absorbiendo la energía que ya entró, generalmente mediante deformación plástica o fricción. En la práctica, un sistema de aislación bien diseñado puede reducir las fuerzas sísmicas en la superestructura hasta en un 80%, algo que un disipador por sí solo no logra.
¿El tipo de suelo en Chillán afecta la efectividad de los aisladores?
Totalmente. En suelos blandos, como los del valle del río Chillán, el periodo del suelo puede acercarse al periodo de la estructura aislada, generando problemas de resonancia. Por eso, antes de cualquier diseño de aislación sísmica de base, es indispensable un estudio geotécnico profundo. Si detectamos ese riesgo, podemos ajustar la rigidez de los aisladores o recomendar un sistema híbrido con amortiguamiento suplementario para controlar los desplazamientos excesivos.
¿Cuánto cuesta implementar un diseño de aislación sísmica de base para un proyecto en Chillán?
El costo del diseño de ingeniería para un sistema de aislación sísmica en la región de Ñuble puede variar entre $2.226.000 y $3.949.000, dependiendo de la complejidad estructural y la cantidad de aisladores a modelar. Este valor contempla el estudio de peligro sísmico, los análisis tiempo-historia, la definición de propiedades de los dispositivos y la emisión de planos de diseño. El costo de los aisladores como producto es un ítem separado que cotiza el fabricante.
¿Qué mantenimiento requieren los aisladores sísmicos con los años?
Los aisladores elastoméricos con núcleo de plomo (LRB) están diseñados para no requerir mantenimiento durante la vida útil del edificio, siempre que se protejan contra la corrosión y el fuego. Sin embargo, el diseño de aislación sísmica de base debe contemplar un acceso para inspección visual periódica (cada 5 a 10 años) de las placas de confinamiento y la goma. En caso de un sismo severo, se debe ejecutar un protocolo de revisión post-evento para verificar la integridad de las conexiones y el estado de los aisladores perimetrales.
